E+H超声波液位计FMU40-ARB2A2

超声波测量
行程时间原理

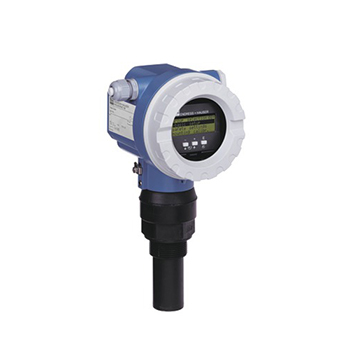

Prosonic FMU40
经济型物位测量仪,适用于复杂工况下的液体和固体散料的物位测量,测量范围可达5m。Prosonic FMU40适用于液体、浆料和固体块料的非接触物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现场包络线显示可用于简单的仪表故障诊断。
FMU40-ARB2A2优势
•  四行纯文本显示,菜单引导式现场操作,快速简单地进行仪表调试,7种语言可选
•  现场包络线显示,完成简单的仪表故障诊断
•  提供FieldCare操作软件,用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
•  适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
•  线性化功能(最多32点)可将测量值转换成任意单位到的长度、体积或流量
•  内置温度传感器,自动校正受温度影响的声速
•  可选远程显示和操作(与变送器的最大安装间距可达20m(66ft))
FMU40-ARB2A2应用领域
适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量;明渠和测量堰的流量测量;系统集成:HART(标准),4…20mA, PROFIBUS PA, FF基金会现场总线;最大测量范围:液体:5m 固体:2m。其它测量范围:FMU41: 液体8m,固体:3.5m;FMU42:液体:10m,固体:5m; FMU43: 液体:15m,固体:7m;FMU44: 液体20m,固体:10m
FMU40-ARB2A2特征和规格
液体

测量原理 超声波物位仪
产品标题 一体化超声波测量仪,低成本

最大测量误差 低测量精度

测量范围 无限制(量程:0,25…5m)

最大过程压力 大气压

介质温度范围 -40 ... 80℃

防护等级 IP68

输出 4...20mA(Hart),PA,基金会现场总线

输入 两线制16-36V DC;四线制16-36V DC,90-253V AC 50/60Hz

数字式通信 PROFIBUS PA,基金会现场总线

危险区认证 ATEX、FM、CSA

连续料位测量
测量原理 超声波物位仪
特点/应用 紧凑型超声波变送器

电源/通信 两/四线制 (HART), PROFIBUS PA, 基金会现场总线

测量精度 ± 2 mm或量程1的± 0,2 %

环境温度 -40…+80℃(176℉)

过程温度 -40... 80℃

过程压力(绝压)/最大过压限定值 0.7 bar ... 3 bar abs

主要接液部件 PVDF

过程连接 "G / NPT 1 1/2"

盲区距离 0.25 m

最大测量距离 2 m

通信 4 ... 20 mA HART,PROFIBUS PA,基金会现场总线

证书/认证 ATEX,FM,CSA

应用限制 请注意量程图
连续液位测量
测量原理 超声波物位仪
特点/应用 一体化超声波变送器

电源/通信 两/四线制 (HART), PROFIBUS PA, 基金会现场总线

测量精度 ± 2 mm或设定量程的± 0.2 %

环境温度 -40 ... 80℃(-40 ... 176℃)

过程温度 -40…80℃(-40…176℃)

过程压力(绝压)/最大过压限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)

主要接液部件 PVDF

过程连接 "G / NPT 1 1/2"

盲区距离 0.25 m (0.8 ft)

最大测量距离 5 m (16 ft)

通信 4 ... 20 mA HART,PROFIBUS PA,基金会现场总线

证书/认证 ATEX,FM,CSA

应用限制 出现故障时,请检查导波管;有厚泡沫层/大气泡时,请使用更高等级的探头测量;存在强粘附/冷凝时,请咨询Endress+Hauser;注意量程范围图
