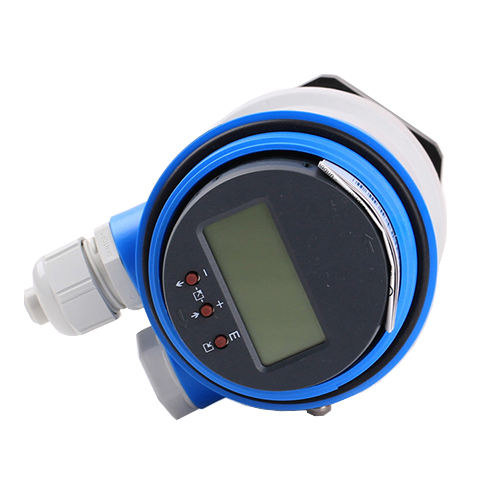

E+H超声波液位计FMU30-AAHEAAGGF

FMU30-AAHEAAGGF一体化超声波物位测量仪用于液体浆料和固料的非接触式物位测量

FMU30-AAHEAAGGF超声波液位计非接触式测量低维护成本简单的菜单引导方便仪表调试现场包络线显示读取测量值
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器量程盲区: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP

FMU30-AAHEAAGGF超声波液位计的应用
Prosonic T FMU30用于简单应用场合中液体浆料白石灰和粗糙固料的连续非接触式物位测量出现泡沫时不能使用FMU30测量

FMU30-AAHEAAGGF超声波液位计功能
传感器直接向介质表面发射超声波脉冲信号脉冲信号在介质表面发生反射反射信号被传感器接收仪表测量发射与接收脉冲信号的时间差基于时间差和声速计算传感器膜片与介质表面间的距离

FMU30超声波液计技术参数
连续量/液体

测量原理 超声波物位仪
特点/应用 一体式超声波变送器
电源/通信 两线制
测量精度 +/- 3 mm或设定量程的+/- 0.2 %
环境温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程压力(绝压)/最大过压限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件 PP/EPDM
过程连接  G 1-1/2"
G 2"
盲区距离  1 1/2"传感器:0.25 m (0.8 ft)
2"传感器:0.35 m (1.15 ft)
最大测量距离  1-1/5"传感器:5 m (16 ft)
2"传感器:8 m (26 ft)
输出 4...20 mA
可选项  安装附件:
UNI法兰2"...4"
应用限制        强化学腐蚀:
FMU41/42 / FDU9x
泡沫/强扰动:
FMU42 / FDU91
快速加料/排料:
FMU90 + FDU9x
限位检测:
FMU90 + FDU9x

技术参数
连续量/固体

测量原理 超声波物位仪
特点/应用 一体式超声波变送器
电源/通信 两线制
测量精度 +/- 3 mm或设定量程的+/- 0.2 %
环境温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程压力(绝压)/最大过压限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件 PP/EPDM
过程连接  G 1-1/2"
G 2"
盲区距离  1 1/2"传感器:0.25m
2"传感器:0.35m
最大测量距离  1-1/2"传感器:2 m (6.6 ft)
2"传感器:3.5 m (11 ft)
输出 4...20 mA
应用限制 注意测量范围图示
